Frame pada GPON

Frame dan Encapsulation dalam Teknologi GPON | Jumpa lagi guys pada postingan kali ini akan membahas tentang Frame dan Encapsulation dalam Teknologi GPON di postingan Sebelumnya sudah dijelaskan tentang Pengertian Teknologi GPON walaupun belum lengkap ya sobat pada postingan kali ini melanjutkan postingan sebelum langsung saja sobat.
Secara umum, protocol data unit pada layer 2 OSI dikatakan 'Frame'. Pada teknologi GPON, terdapat empat konsep frame yang distandardkan dalam Rec. ITU.T G.984.3, yaitu :

GTC FRAME ENCAPSULATION GPON

User Frame

sebuah Service Data Unit (SDU) dari GTC Layer, biasanya merupakan sebuah frame ethernet.
User frame selain frame ethernet, dapat juga berupa frame TDM (Time Division Multiplexing), SDH (synchronous Digital Hierarchy) atau IP (Internet Protocol). User frame merupakan data yang akan diencapsulasi dalam frame GEM

GEM Frame

sebuah Protocol Data Unit (PDU) dari frame sublayer GTC yang berisi sebuah header GEM 5-byte dan Payload GEM yang panjangnya bervariasi.
Downstream GTC Frame : interval 125 μs dengan definisi yang jelas (well-defined) dan fixed, format data berulang berisi header GTC (Field PCBd) dan Payload GTC.
Upstream GTC Frame : interval 125-μs dengan boundary "well-defined" berisi multiple upstream transmission burst yang dicontrol oleh BWmaps secara individual.Dalam evolusinya, yaitu pada XGPON, User Frame diencapsulasi didalam frame XGEM, dan XGEM diencapsulasi didalam XGTC.
Frame Ethernet



Frame GEM GPON

  • SFD Start Frame Delimiter
  • DA Destination Address
  • SA Source Address
  • MAC Medium Access Control
  • MAC Client Data (Payload) minimun 42 oktet jika terdapat standard tag 802.1Q atau 46 oktet jika tidak. Maksimum 1500 oktet.
  • FCS Frame Check Sequence
  • EOF End of Frame

Frame GEM


Frame GEM


  • PLI payload length indicator
  • PTI payload type indicator
  • HEC header error control


Frame GTC

Frame GTC upstream dan downstream

Frame GTC GPON encapsulation

Frame GTC downstrean

Pada Frame GTC (GPON Transmission Convergence) downstream berisi physical control block downstream (PCBd) dan bagian GTC payload .
Frame GTC downstream, mempunyai durasi 125 μs dan mempunyai 38880 byte yang berkorespondensi dengan data rate downstream 2.48832 Gbit/s. Panjang range PCBd tergantung pada jumlah struktur alokasi per frame.

Frame GTC upstream

Frame GTC upstream berisi multiple transmission bursts. Setiap upstream burst berisi bagian upstream physical layer overhead (PLOu) dan satu atau beberapa bandwidth allocation interval yang terkait dengan Alloc-ID tertentu. Frame GTC upstream mempunyai durasi 125 μs.
Pada sistem GPON yang mempunyai data rate upstream 1.24416 Gbit/s, ukuran frame GTC upstream adalah 19 440 bytes. Pada sistem GPON yang mempunyai data rate upstream 2.48832 Gbit/s, ukuran framenya 38 880 byte. Setiap frame upstream berisi sejumlah transmisi burst yang berasal dari satu atau beberapa ONU.

GPON Encapsulation

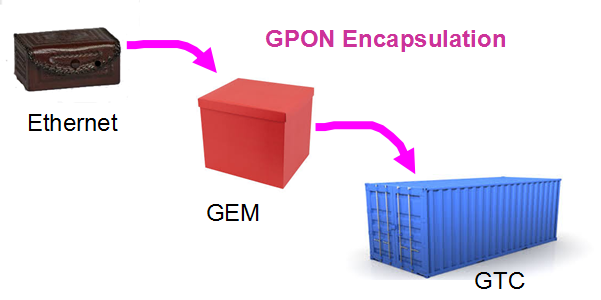

GPON EncapsulationPada teknologi GPON, User frame (bisa berupa Frame ethernet, TDM atau SDH) diencapsulasi didalam frame GEM (GPON Encapsulation Mehod), kemudian frame GEM diencapsulasi didalam frame GTC (GPON Transmission Convergence).

Ethernet over GEM

Frame ethernet dibawa secara langsung didalam payload frame GEM. Byte-byte preamble dan SFD dibuang terlebih dahulu sebelum dienkapsulasi ke GEM. Setiap frame ethernet akan dimappingkan kedalam sebuah frame GEM tunggal atau frame-frame GEM multiple. Sebuah frame GEM membawa tidak lebih dari satu frame ethernet.
Struktur Frame Ethernet over GEM digambarkan sebagai berikut :

Struktur Frame Ethernet over GEM

Mapping frame GEM kedalam payload GTC

Traffic GEM dilakukan melalui protokol GTC dalam mode transparan.


Pada arah downsrteam, frame GEM (sebagai payload) ditransmisikan dari OLT menuju ONU menggunakan frame GTC . OLT dapat mengalokasikan sebanyak durasi yang dibutuhkan untuk arah downstream, sampai semua frame downstream masuk kedalamnya. ONU framing sublayer menyaring frame yang masuk berdasarkan Port-ID, dan memberikan frame kepada klien ONU GEM yang sesuai.
Pada arah upstream, frame ditransmisikan dari ONU ke OLT menggunakan alokasi waktu yang dikonfigurasi GEM . ONU mem-buffer frame GEM saat sampai di ONU, kemudian mengirimkannya dalam 'burst' sebagaimana alokasi waktu yang diberikan oleh OLT. OLT menerima frame dan memultiplexnya dengan burst-burst dari ONU-ONU yang lain, menuju ke klien OLT GEM.


GTC Payload Gpon Encapsulation

Jadi itu tadi sobat penjelasan Tentang Frame dan Encapsulation dalam Teknologi GPON semoga Bermanfaat bagi sobat SatuManado


Referensi
Recommendation ITU-T G.984.3 (03/2008), Gigabit-capable Passive Optical Networks (G-PON): Transmission convergence layerspecification
[ITU-T G.987.3] Recommendation ITU-T G.987.3 (2014), 10-Gigabit-capable passive optical networks (XG-PON): Transmission convergence (TC) layer specification.
